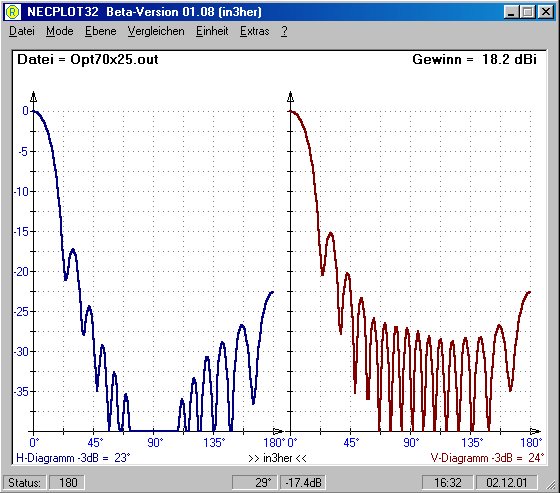

Ein Betrachtungsprogramm für NEC81-Dateien Raimund Eisenstecken IN3HER Kastanienweg Nr.8 39040 VAHRN e-mail: in3her@qsl.net Einführung: Als in den frühen 90er Jahren NEC81 zur Verfügung stand, und die Suche nach einem geeigneten Plotprogramm erfolglos war, entschloss ich mich dieses selber zu erstellen. Dieses für DOS in Turbo Pascal geschriebene Programm hat bis vor kurzer Zeit gute Dienste geleistet. Jetzt wurde es Zeit für eine Überarbeitung, das Resultat möchte ich hier vorstellen. Programmbeschreibung: Eigentlich gibt es zu diesem Thema nicht viel zu sagen, das Meiste erklärt sich von selbst. Unter "Datei" sind die Dateioperationen zu finden. Unter "Mode" können die Darstellungsmode polar oder kartesisch ausgewählt werden. Unter "Ebene" werden die Polarisationsebenen angewählt. Mit den Menüpunkt "Vergleichen" können 2 Diagramme verglichen werden. Die Maßeinheit dBd oder dBi kann im Menüpunkt "Einheit" eingestellt werden. Eine kurze Beschriftung kann bei "Extras" eingegeben und sichtbar gemacht werden. Unter "?" und "Hilfe" sind die PL-Parameter zu finden, die unbedingt in der NEC-Datei angegeben werden müssen, dass NEC81 eine für Necplot32 gültige Plotdatei erstellen kann. (Je 1 Datensatz per Grad von 0-180 oder 360Grad. In der Statusleiste findet man die oben genannte Gradangabe, die Cursorposition in Grad und Amplitude und die Zeit-Datumangabe. Im Plotbereich ist unten die 3dB Breite des horizontalen und vertikalen Diagramms angegeben. Antennendiagramm von einer 25 Element Richtantenne NECPLOT 32 (60kB) für Windows 95, 98, Me, kann hier heruntergeladen werden. Zu Beachten ist: Die Software benötigt die VB6 Runtime DLLs. NECPLOT (60kB) für DOS. Viel Erfolg! ( in3her )
