Wireless Lan: Verschiedene Antennen und Versuche
Raimund Eisenstecken IN3HER Kastanienweg Nr.8 39040 VAHRN
e-mail: in3her@qsl.net
-

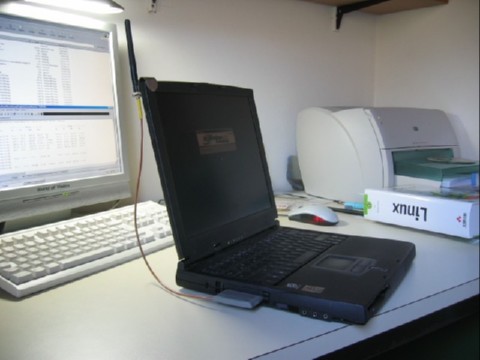

Eine bessere Antenne für den Labtop
-
Doppelquad: einfach zu bauen
-
Helix mit 11 Windungen: diskreter Gewinn
|
Gewinn der Antenne ist ca. 12dBd, Anpassung > 20dB,
Strahlungsdiagramm der Antenne,
Nec-Datei der Antenne (Simulation mit NEC81),
Ansicht 1 der Helix-Antenne,
Ansicht 2 der Helix-Antenne,
Reflektor = 180 x 180mm, Drahtdurchmesser = 4mm,
Windungszahl = 11, Windungssteigung = 30mm, Windungsdurchmesser = 44mm.
Die Wendel ist mit einen Lambda / 4 Stub elektrisch kurzgeschlossen ist. (Blitzschutz, alle Metallteile liegen am Masse.)
|
( in3her )
|
